1. Tất Cả Xe

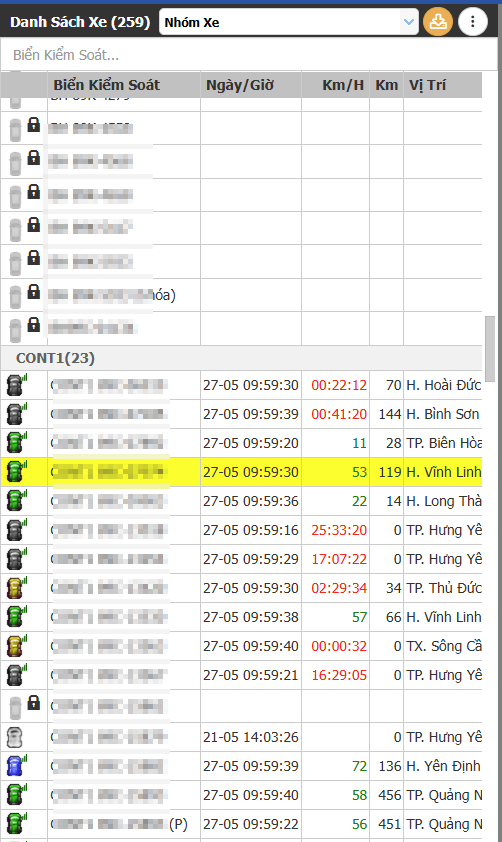

Thông tin danh sách xe

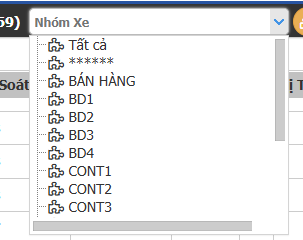

  • Nhóm xe: Bấm vào icon sẽ xuất hiện danh sách nhóm xe của user đó, muốn xem nhóm xe thì bấm chọn vào tên nhóm xe để xem

  • Bấm vào icon nếu muốn xuất danh sách xe ra file excel
  • Bấm vào icon để chọn cột muốn xem thêm thông tin, tick chọn icon nào thì danh sách xe sẽ hiển thị thêm 1 cột thông tin đó

    • MIFI
    • Tốc Độ Theo Cung Đường
    • Xăng Dầu:
    • Nhiệt Độ
    • Bồn Trộn
    • Cửa
    • Va Chạm
    • Máy Lạnh
    • Video
  • Bấm vào ô tìm kiếm, nhập biển số để tìm xe muốn xem

  • Các cột thông tin xe:
    • Trạng thái xe
    • Biển kiểm soát
    • Ngày/Giờ: ngày giờ GPS trả về sau cùng
    • Km/H: vận tốc hiện tại của xe
    • Km: Quãng đường trong ngày của xe
    • Vị trí: vị trí hiện tại của xe

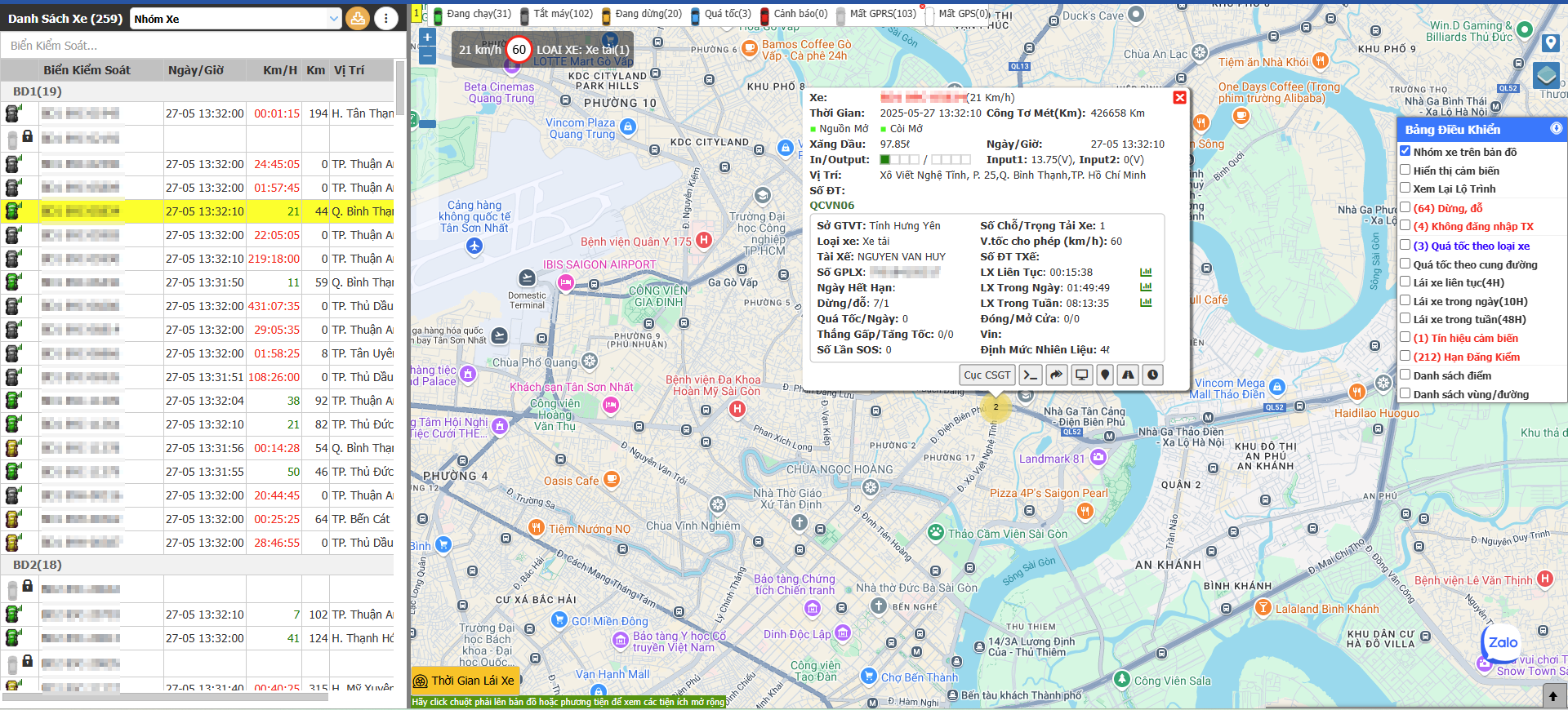

Thông tin trên bản đồ

  • Tốc độ: thể hiện vận tốc hiện tại của xe, tốc độ tối đa có thể chạy trên cung đường hiện tại
    • Chọn xem tốc độ theo Loại xe

    • Chọn xem tốc độ theo Cung đường

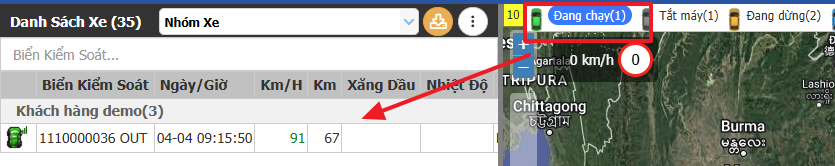

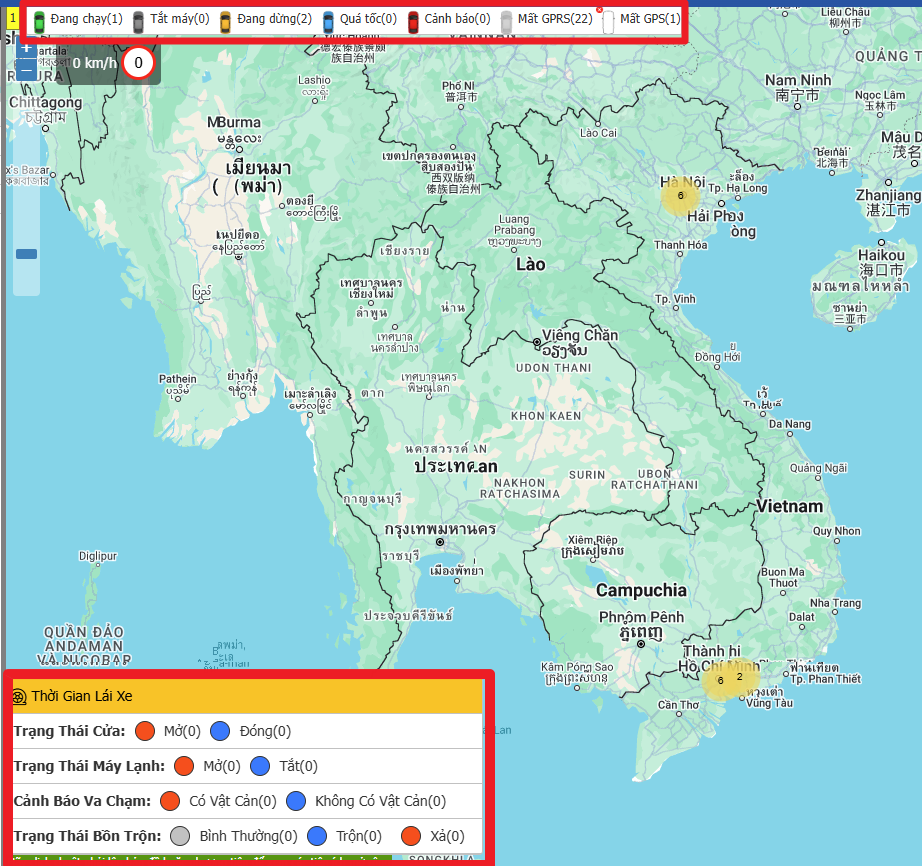

  • Bảng trạng thái xe: Có thể bấm chọn từng trạng thái để lọc danh sách xe xem

    • Đang chạy
    • Tắt máy:
    • Đang dừng
    • Quá tốc
    • Cảnh báo
    • Mất GPRS
    • Mất GPS
    • Khi chọn cụ thể 1 trạng thái thì trên danh sách xe sẽ chỉ hiện những xe có trạng thái đó

  • Tùy chọn hiển thị

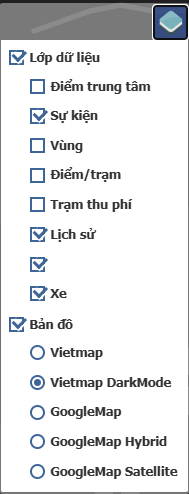

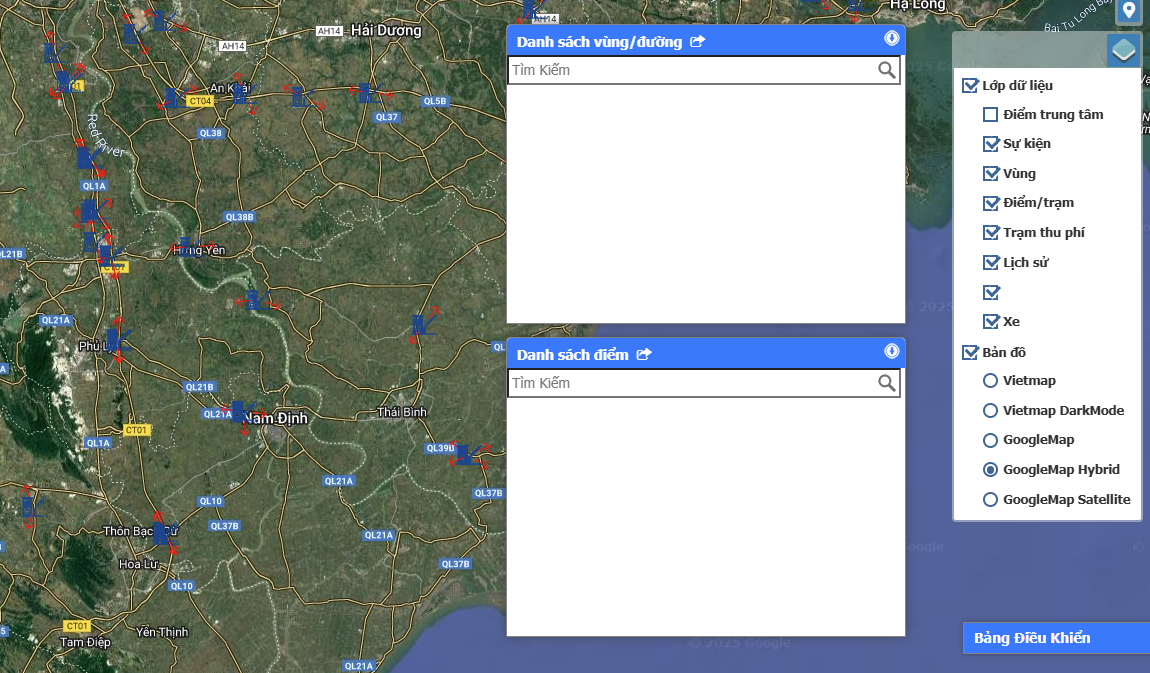

    • Lớp Dữ Liệu: Tick chọn vào dòng nào thì sẽ xuất hiện thông tin đó trên màn hình
    • Bản đồ: Chọn loại bản đồ muốn xem

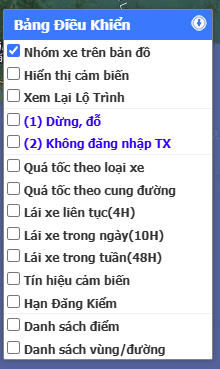

  • Bảng điều khiển:

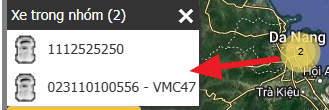

    • Nhóm xe trên bản đồ: Khi tick vào, hệ thống sẽ gom các xe gần nhau trên bản đồ lại và hiển thị 1 icon như hình, khi click vào icon sẽ hiện danh sách xe thuộc nhóm
    •
    • Hiển thị cảm biến: Khi tick chọn, đối với xe có cảm biến sẽ hiện thông tin cảm biến của xe bên dưới biển số
    •

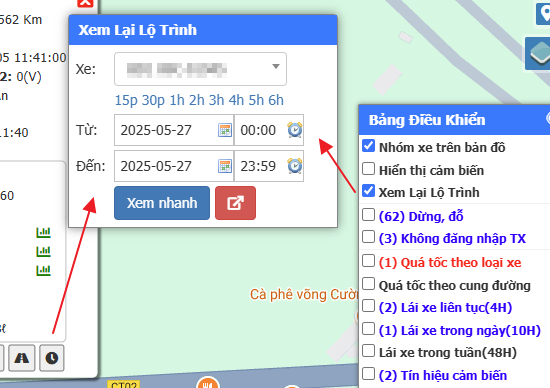

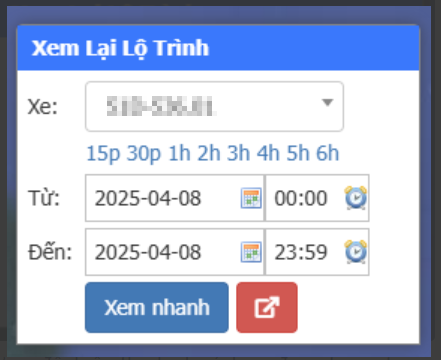

    • Xem lại lộ trình: tick chọn sẽ hiện ra popup, chọn 1 xe muốn xem, chọn thời gian xem rồi bấm để xem
    •
    • Dừng, đỗ: hiển thị danh sách xe đang trong trạng thái dừng, đỗ
    •

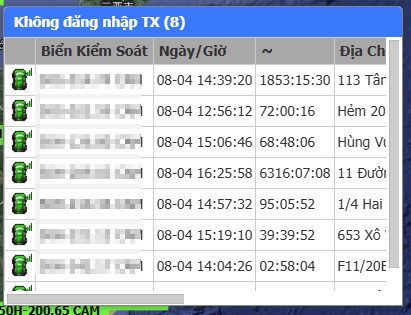

    • Không đăng nhập TX: hiển thị những xe đang chạy nhưng không đăng nhập tài xế
    •
    • Quá tốc theo loại xe: hiển thị danh sách xe đang chạy quá tốc theo loại xe
    • Quá tốc theo cung đường: hiển thị danh sách xe đang chạy quá tốc theo cung đường

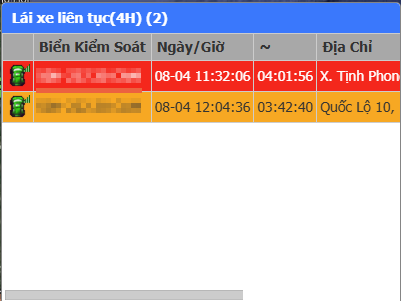

    • Lái xe liên tục(4H):



      • Hiển thị danh sách xe có thời gian lái xe liên tục (trong hành trình hiện tại) từ 3h30 trở lên.
      • Danh sách xe hiển thị như sau:
        • Sắp xếp theo thời gian lái xe giảm dần
        • Thời gian lái xe từ 3h30 tới dưới 4h → có màu cam.
        • Thời gian lái xe từ 4h trở lên → Có màu đỏ.
    • Lái xe trong ngày(10H):
      • Hiển thị danh sách xe có tổng thời gian lái xe thỏa mãn điều kiện: Thời gian lái xe trong ngày >= 9 tiếng.
      • Danh sách xe hiển thị như sau:
        • Sắp xếp theo thời gian lái xe giảm dần.
        • Thời gian lái xe từ 9 tiếng đến dưới 10 tiếng sẽ có màu cam.
        • Thời gian lái xe từ 10 tiếng trở lên sẽ có màu đỏ.
    • Lái xe trong tuần(48H)
      • Hiển thị danh sách xe có tổng thời gian lái xe trong tuần >= 44 tiếng
      • Danh sách xe hiển thị như sau:
        • Sắp xếp theo thời gian lái xe giảm dần.
        • Tổng thời gian lái xe từ 44 tiếng đến 48 tiếng sẽ có màu vàng.
        • Tổng thời gian lái xe trên 48 tiếng trở lên sẽ có màu đỏ.

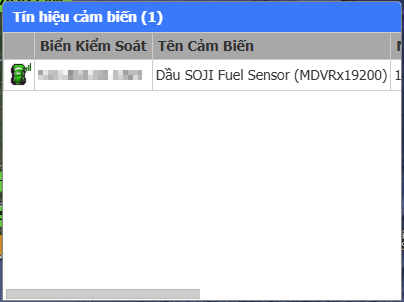

    • Tín hiệu cảm biến: Hiển thị theo tên cảm biến bị mất



    • Hạn đăng kiểm: hiển thị danh sách xe sắp tới hạn đăng kiểm

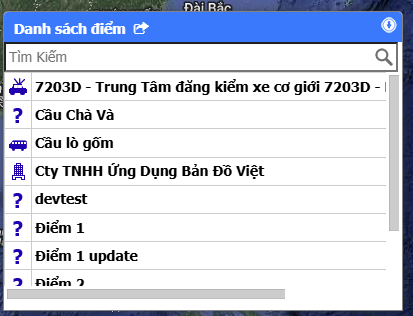

    • Danh sách điểm: danh sách những điểm đã tạo, nhập tên điểm vào ô để tìm kiếm điểm
    •

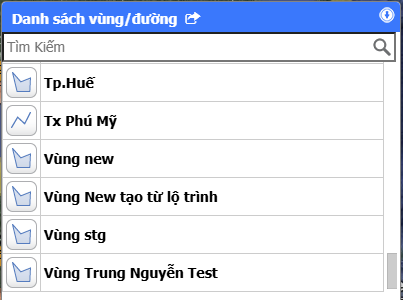

    • Danh sách vùng/đường: danh sách vùng/đường đã tạo, nhập tên điểm vào ô để tìm kiếm điểm

  •  Đồ thị, Hình ảnh, Sự kiện: ghi nhận các sự kiện xe, thông tin hình ảnh, cảm biến

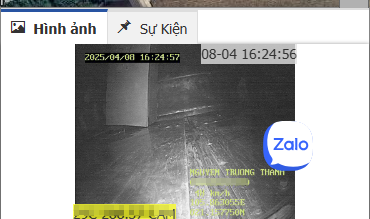

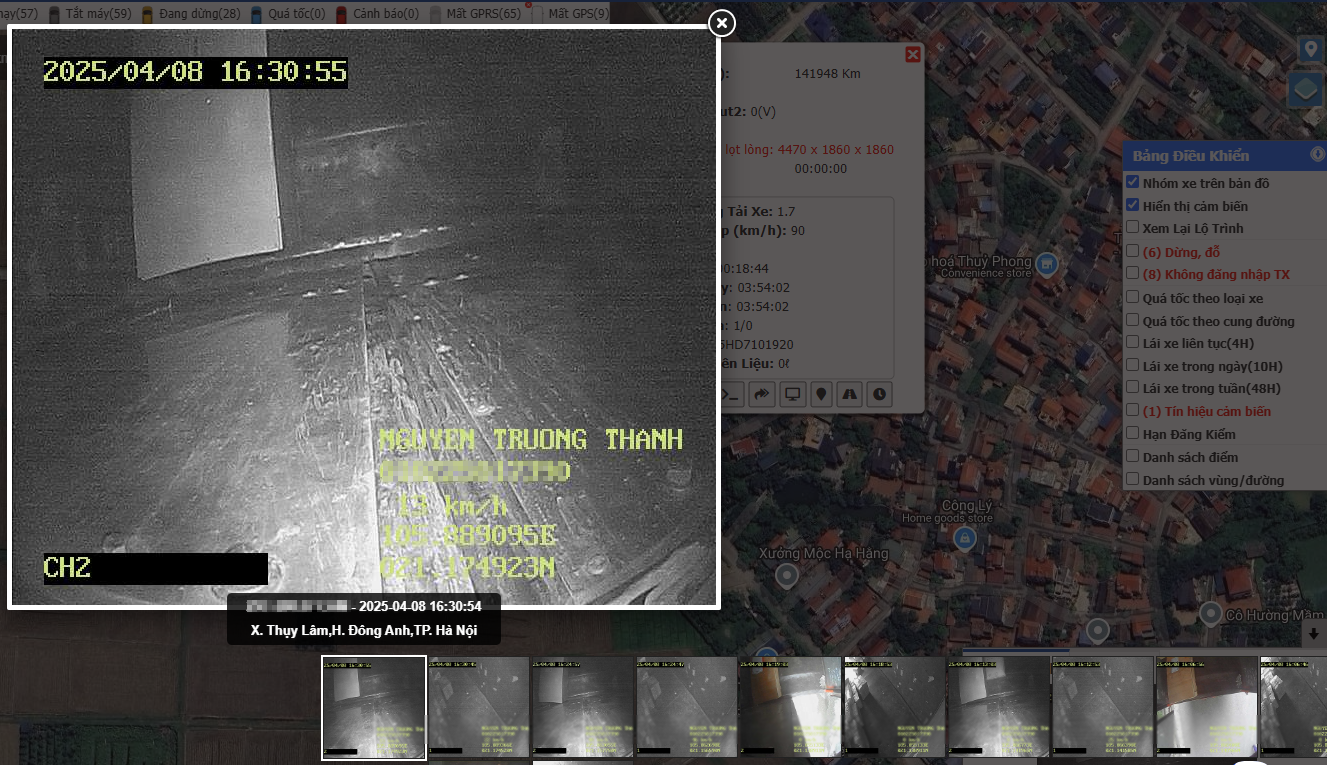

    • Hình ảnh: ghi nhận lại hình ảnh mới nhất từ các kênh hình ảnh gửi về

      • Có hiển thị mục hình ảnh nếu xe có lắp cam và có quyền xem hình ảnh
      • Các thông tin hiển thị trên hình ảnh: thời gian, biển số xe, tên tài xế + giấy phép lái xe (nếu có đăng nhập), tọa độ
      • Khi bấm vào hình thì màn hình xem ảnh sẽ được mở rộng, có thể chọn hình để xem

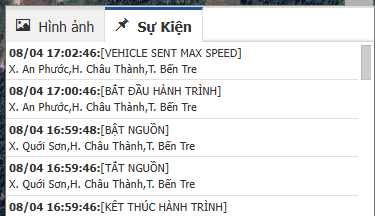

    • Sự kiện: ghi nhận các sự kiện xe

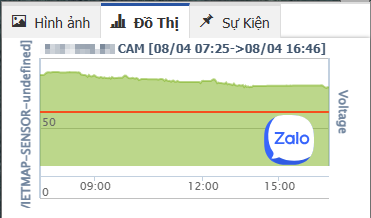

    • Cảm biến: ghi nhận thông tin mới nhất của thiết bị cảm biến



      • Hiển thị mục cảm biến nếu xe có lắp cảm biến
      • Ghi nhận biểu đồ cảm biến trong vòng 10h gần nhất

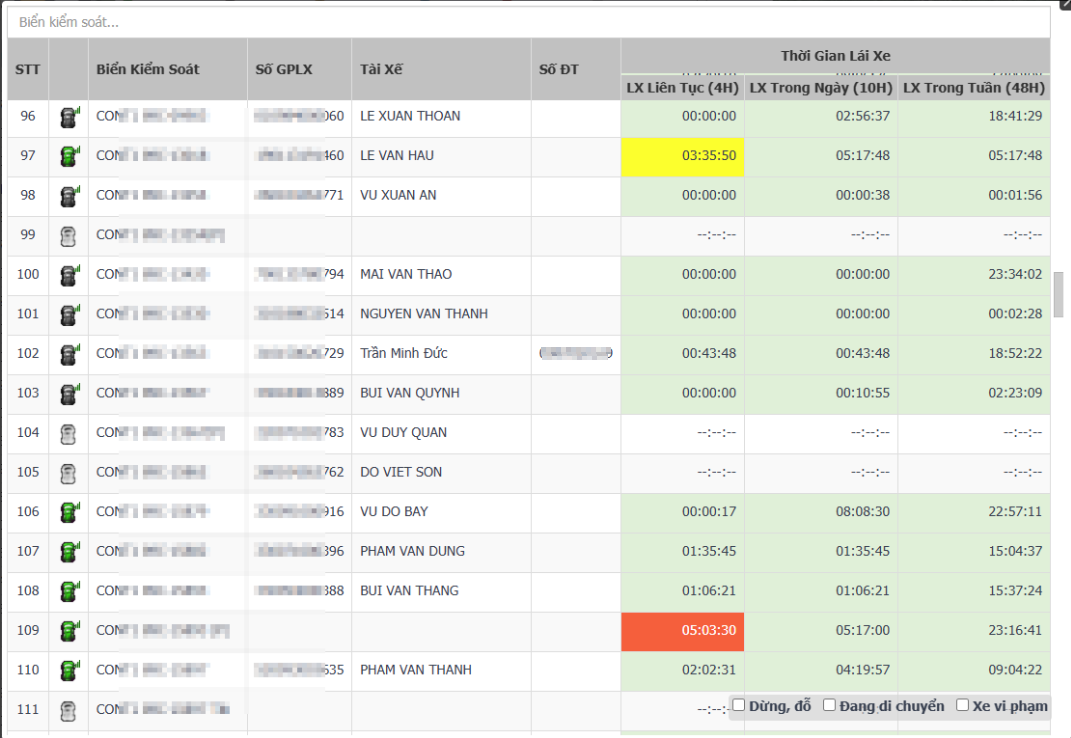

  • (16) Thời gian lái xe:

    • Có thể nhập biển số xe để tìm kiếm
    • : số lượng xe tài xế đó đi trong ngày
    • : tick chọn để lọc xe
    • Xe vi phạm sẽ được tô màu tại lỗi vi phạm

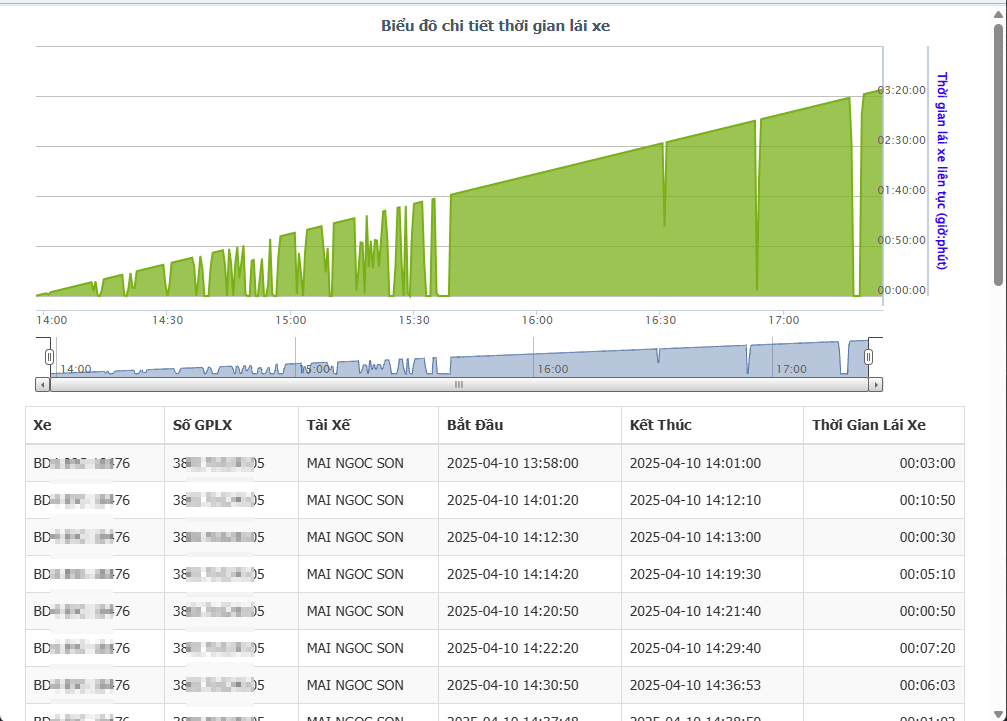

    • bấm vào dòng thời gian để xem biểu đồ chi tiết thời gian lái xe

  • Bản đồ: nơi hiển thị vị trí hiện tại của xe

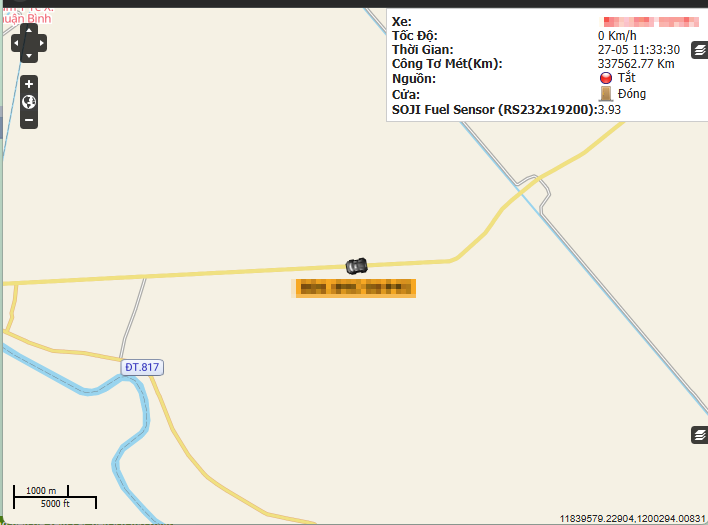

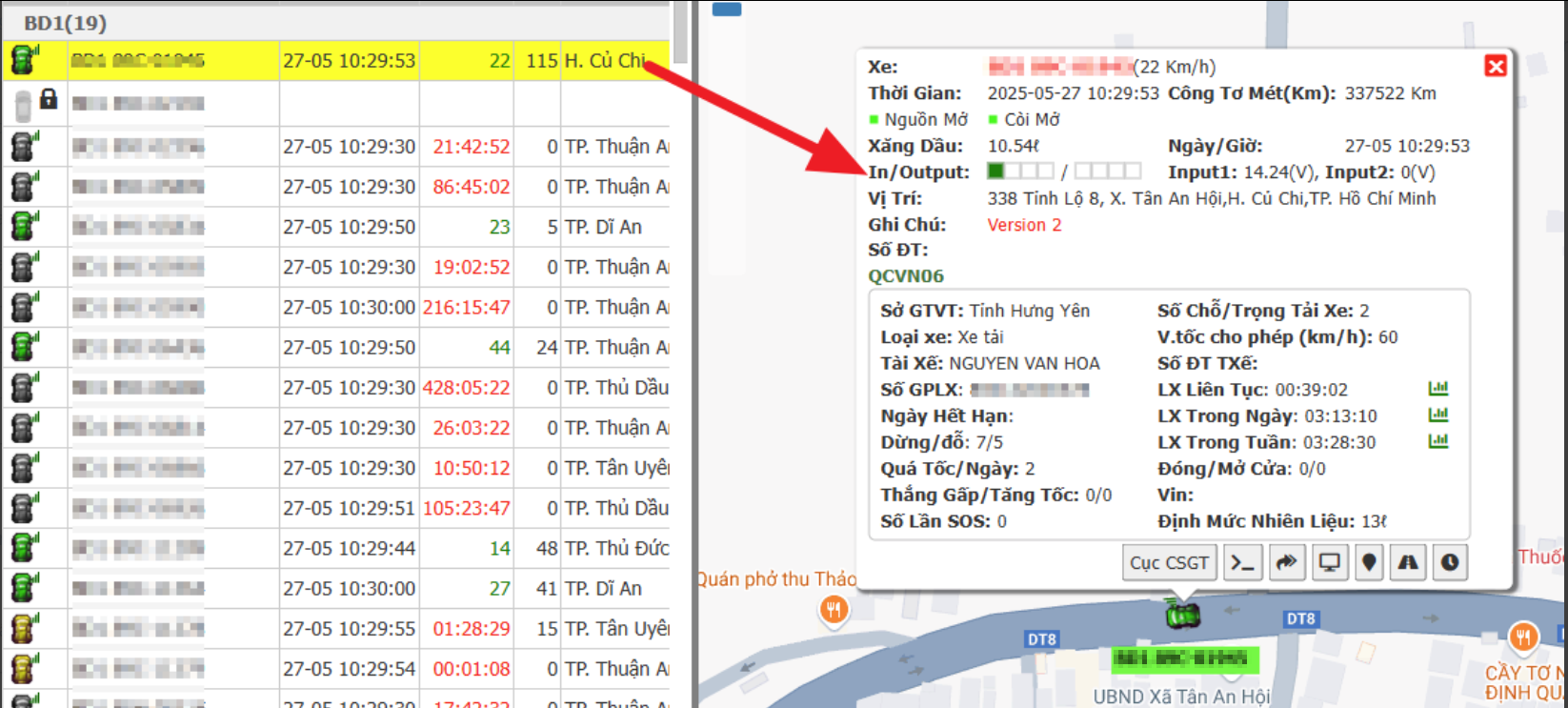

    • Bấm chọn xe sẽ hiển thị thông tin chi tiết xe đó với các thông tin như sau

    • Xe
    • Thời gian xem thông tin xe
    • Công tơ mét: chỉ hiện số nguyên
    • Nguồn:
      • Trạng thái đóng mở nguồn và máy điều hòa
      • Nếu xe có gắn thêm cảm biến(xăng dầu, nhiệt) sẽ có thông tin cảm biến bên dưới
      • Trạng thái của còi
    • In/Output: Tín hiệu dây đầu vào/ra của thiết bị Tín hiệu dây đầu vào cho biết tín hiệu bật/tắt của sensor đang nối với dây đầu vào đó
      • VD đầu vào 1,2 gắn với sensor nguồn và máy lạnh. Khi sensor nguồn, máy lạnh tắt/mở thì tín hiệu dây đầu vào 1,2 sẽ được hiển thị mở(màu xanh)/tắt(màu trắng) Tín hiệu dây đầu ra có thể truyền tín hiệu tới thiết bị, sensor khác. Ví dụ: có thể gắn với loa
    • Giá trị điện áp(v) của 2 đầu vào của thiết bị, thông thường 2 đầu vào này được gắn với nguồn và máy lạnh
    • Vị trí hiện tại của xe
    • Ghi chú
    • Số điện thoại của tài xế
    • QCVN31 : Thông tin hiển thị đối với những xe thuộc QCVN31
      • Sở GTVT:
      • Số chỗ/ trọng tải xe: Số chỗ trọng tải xe đã được cài đặt trong chi tiết xe.
      • Loại xe: Loại xe đã được cài đặt trong chi tiết xe
      • Vận tốc cho phép (km/h): Vận tốc cho phép theo cung đường/ loại xe (tùy thuộc vào người dùng chọn xem theo loại xe hay cung đường).
      • Tài xế: Thông tin tài xế đã quẹt thẻ
      • Số GPLX: Số giấy phép lái xe của tài xế
      • Ngày hết hạn:
      • Số ĐT Tài xế: Số điện thoại của tài xế
      • LX liên tục: Thời gian lái xe liên tục của xe / tài xế.
      • LX trong ngày: Thời gian lái xe trong ngày của xe / tài xế.
      • LX trong tuần: Thời gian lái xe trong tuần của xe / tài xế..
      • Dừng/ Đỗ: Tổng số lần dừng đỗ trong ngày của xe (tính từ đầu ngày đến thời gian hiện tại).
      • Quá tốc/ ngày: Số lần quá tốc trong ngày của xe (tính từ đầu ngày đến thời gian hiện tại).
      • Đóng/ mở cửa: Tổng số lần đóng/ mở cửa của xe (tính từ đầu ngày đến thời gian hiện tại)..
      • Thắng gấp/ Tăng tốc:  Tổng số lần thắng gấp/ tăng tốc của xe (tính từ đầu ngày đến thời gian hiện tại)..
      • Vin:
      • Số lần SOS:  Tổng số lần SOS của xe (tính từ đầu ngày đến thời gian hiện tại).
      • Định mức nhiên liệu:

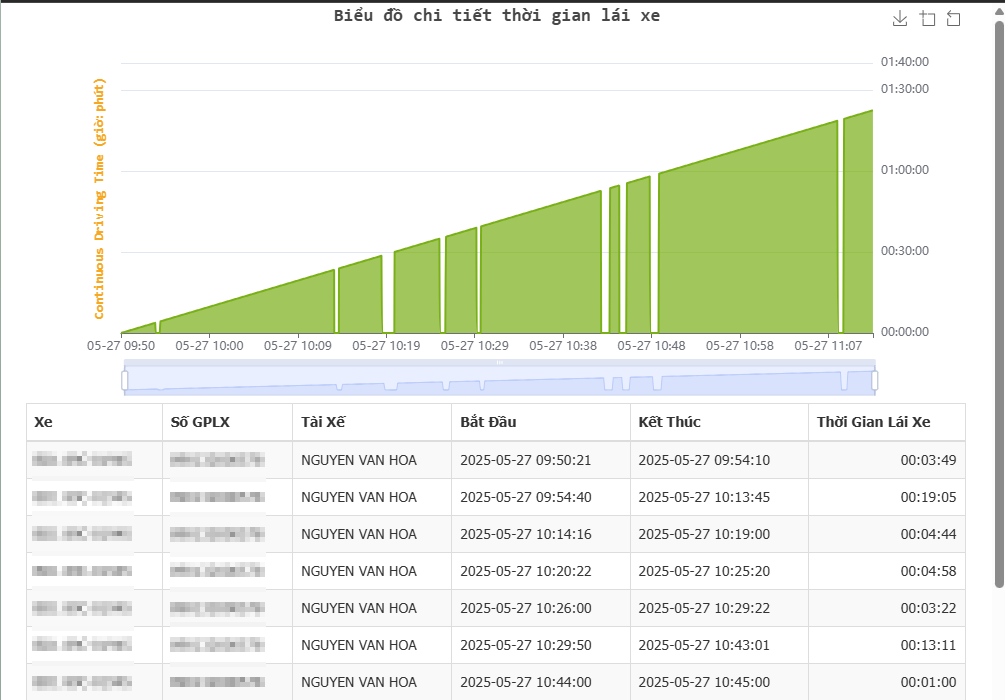

      • Bấm icon bên cạnh mỗi dòng để xem biểu đồ chi tiết thời gian lái xe


      • Cục CSGT: Kiểm tra dữ liệu gửi lên TCĐB.

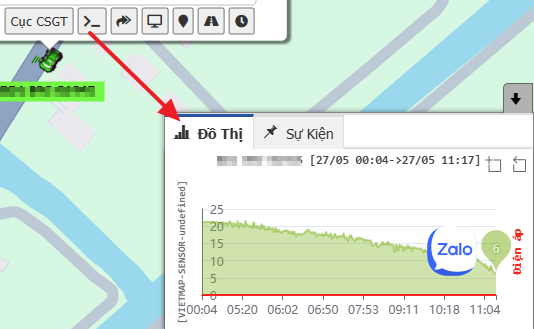

      •  Sự kiện/ đồ thị dầu của xe

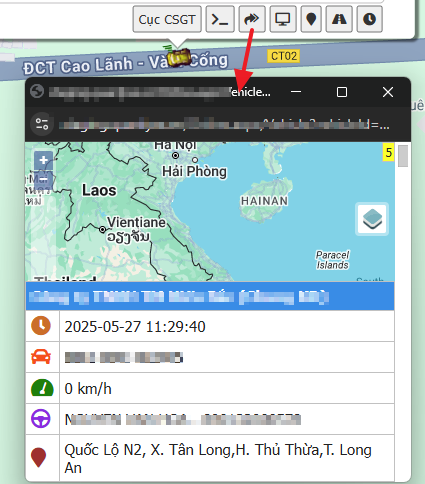

      • Chia sẻ vị trí của xe: Chia sẻ vị trí xe trong vòng 2h tính từ lúc chia sẻ.

      • Chỉ theo dõi xe hiện tại trên bản đồ

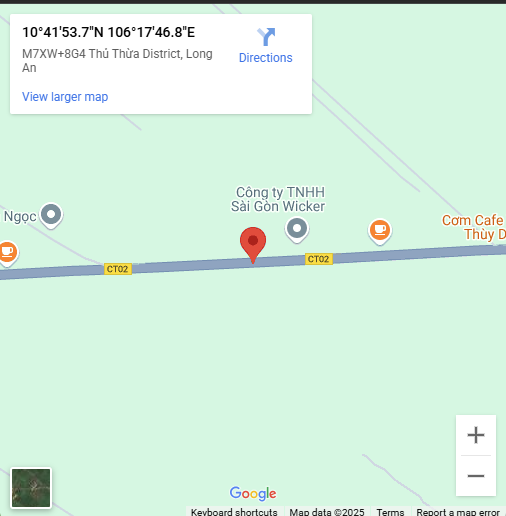

      •  Xem vị trí hiện tại trên bản đồ google tĩnh

      • Khoảng cách từ xe đang xem tới các xe/ điểm còn lại

      • Xem lại lộ trình xe

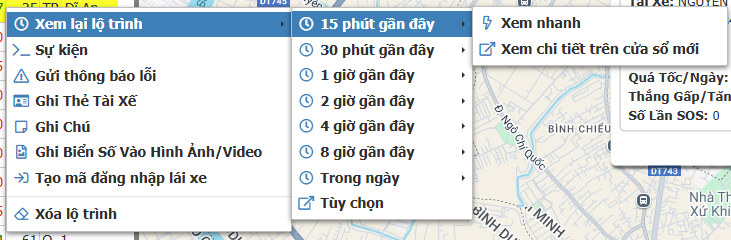

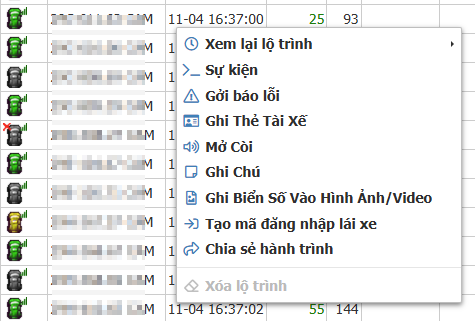

  • Menu chuột phải

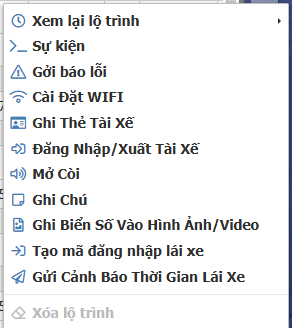

    • Menu tại danh sách xe

      • Xem lại lộ trình

        • Xem theo từng mốc thời gian cụ thể

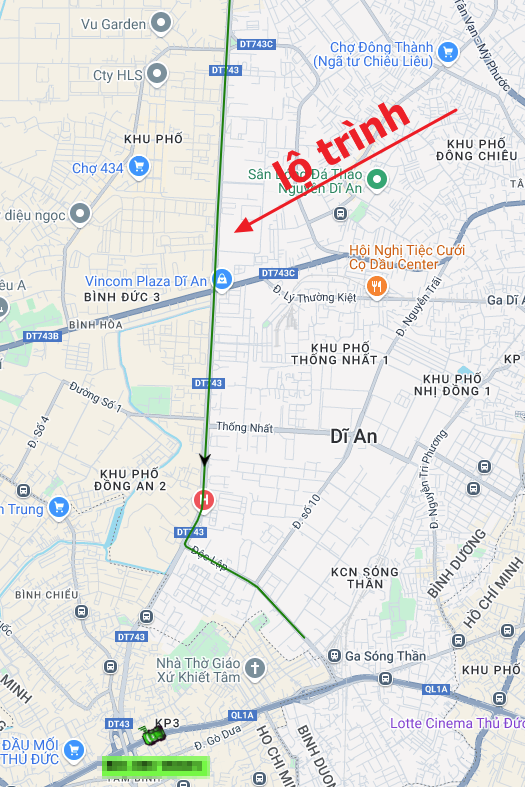

          • Xem nhanh: lộ trình sẽ hiển thị ngay trên bản đồ màn hình monitor

          • Xem chi tiết trên cửa sổ mới: chuyển tiếp qua màn hình Xem lại lộ trình với thời gian và xe đã chọn
        • Tùy chọn: chuyển tiếp qua màn hình Xem lại lộ trình với xe đã chọn
      • Sự kiện
      • Gởi báo lỗi
      • Cài đặt wifi: Cài đặt thiết bị cho AT38 MIFI
      • Ghi thẻ tài xế
        • Tính năng này chỉ hiển thị với user được phân quyền.
        • B1: Quẹt thẻ lên thiết bị định vị chờ đến khi thiết bị kêu tiếng “Beep, Beep” (2 lần “beep”) (lưu ý nhớ số xe hoặc imei thiết bị) đèn xanh dương sáng đứng.
        • Lưu ý:
          • Thiết bị MDVR cần thao tác B3 trước B1
          • Các thiết bị còn lại thao tác từ B1 đến B3
        • B2: Chọn đúng số xe hoặc thiết bị đã được quẹt thẻ lên click chuột phải chọn “Ghi thẻ Tài xế”

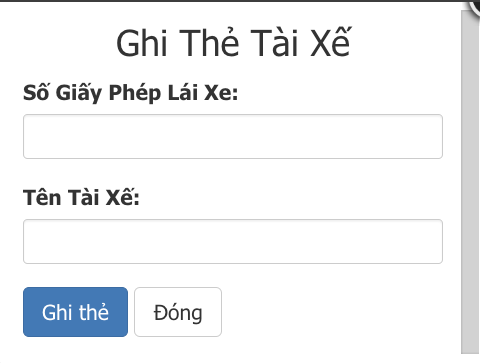

        • B3: Nhập đầy đủ thông tin trên giao diện.
            • Số giấy phép lái xe
            • Tên tài xế.
          • Nhấn nút Ghi thẻ.
          • Nhấn nút Đóng để tắt màn hình ghi thẻ.
      • Tắt/mở còi
        • Tính năng này chỉ hiển thị với user được phân quyền.
        • Click chuột phải vào BSX cần tắt mở còi → hệ thống sẽ hiển thị popup xác nhận
          • Dựa vào trạng thái còi hiện tại thì hệ thống sẽ gửi lệnh tương ứng.
            • Trạng thái còi = Mở → hệ thống sẽ gửi lệnh tắt còi.
            •  Trạng thái Còi = Tắt → hệ thống sẽ gửi lệnh mở còi.
        • Lưu ý:
          • Tắt mở còi hỗ trợ cho các thiết bị: AT35 - AT35L - AT384G - AT38mifi , AT38L - AT68, MDVR-BYQC - H720, VMC47.
          • Thao tác khi xe có tín hiệu GPRS, ACC ON.

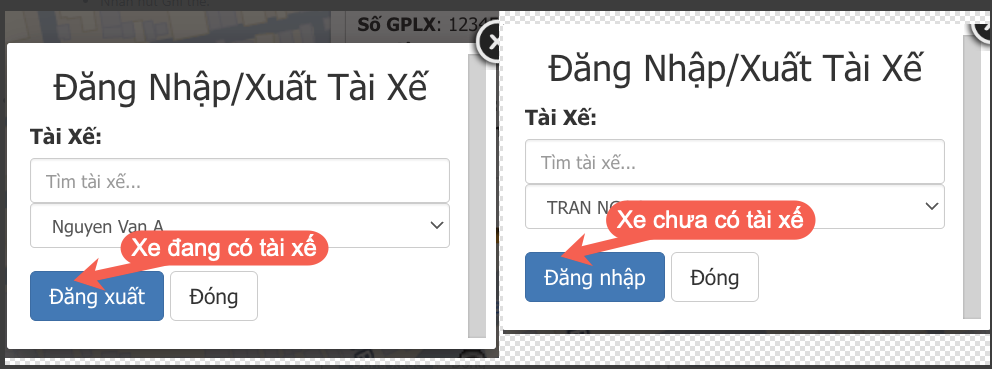

      • Đăng nhập/xuất tài xế
        • Tính năng này chỉ hiển thị với user được phân quyền.
        • Chọn đúng biển số xe, click chuột phải và chọn "Đăng nhập/Đăng xuất tài xế".

        • Các nút
          • Đăng xuất: Xe đang có tài xế đăng nhập → Hệ thống sẽ hiển thị nút Đăng xuất.

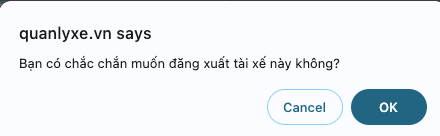

            • Click nút Đăng xuất → hệ thống sẽ hiển thị popup xác nhận

            • Nhấn nút OK → hệ thống sẽ gửi lệnh đăng xuất tới thiết bị.

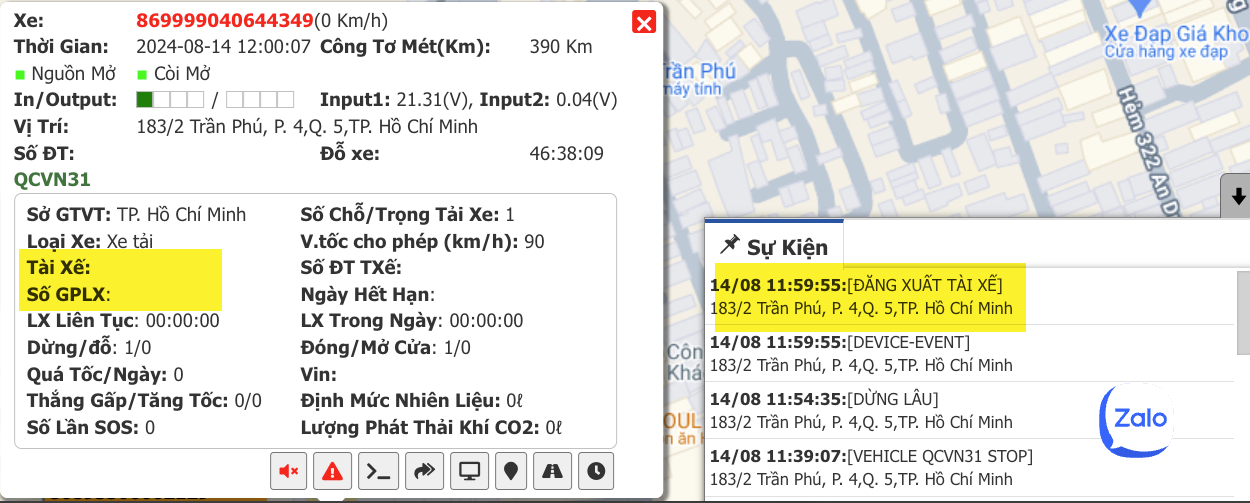

            • Sau khi đăng xuất thành công → hệ thống sẽ hiển thị thông tin như sau:

          • Đăng nhập: Xe chưa có tài xế đăng nhập → Hệ thống sẽ hiển thị nút Đăng nhập
            • Click chuột vào dòng có tên tài xế , hệ thống sẽ hiển thị danh sách tài xế đã tạo trong công ty.
            • Nhấn nút Đăng nhập
              • Hệ thống hiển thị thông báo Đăng nhập thành công.

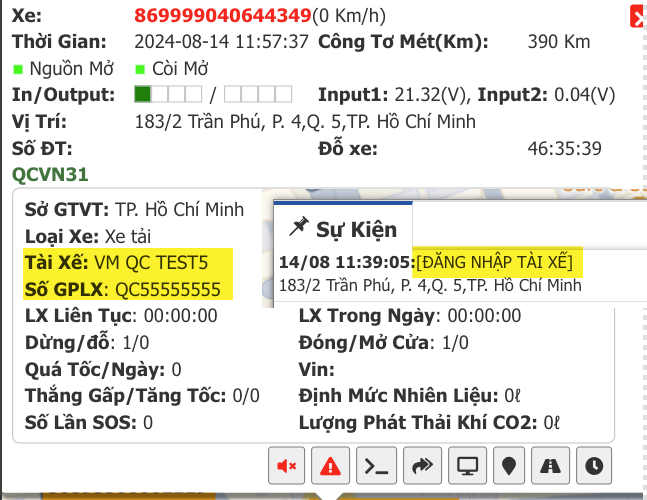

              • Sau khi đăng nhập thành công → hệ thống sẽ hiển thị thông tin tài xế trên popup thông tin như hình:

        • Nhấn nút Đóng
          • Hệ thống sẽ tắt màn hình đăng nhập tài xế.
        • Lưu ý:
          • Đăng nhập/ đăng xuất tài xế hỗ trợ cho các thiết bị: AT35 - AT35L - AT384G - AT38mifi , AT38L - AT68, MDVR-BYQC - H720, VMC47.
          • Thao tác khi xe có tín hiệu GPRS.
      • Ghi chú

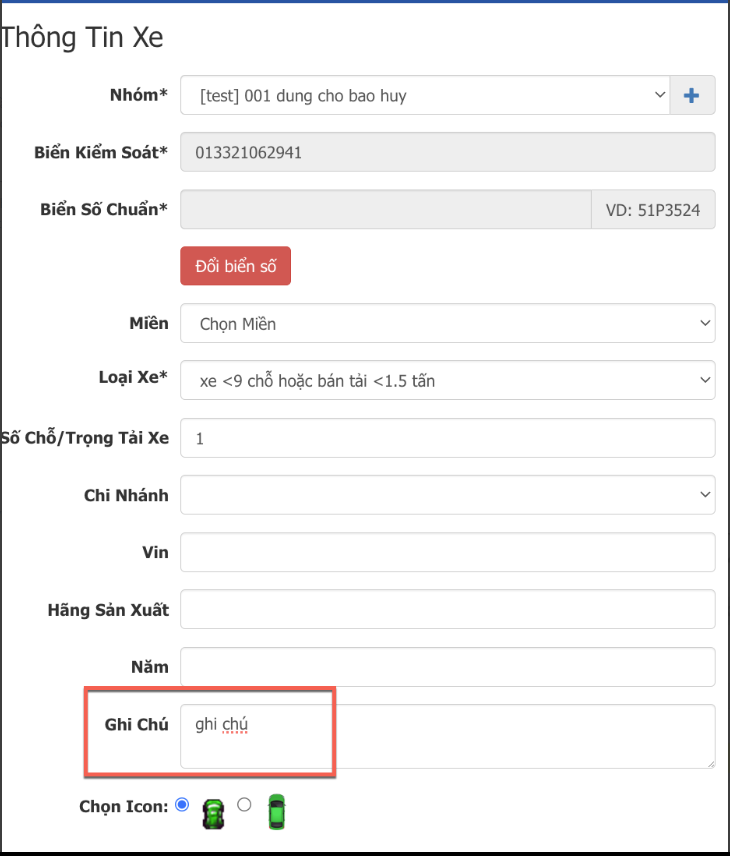

        • Thêm ghi chú cho xe
          • Ghi chú chỉ nhập tối đa 200 ký tự.
          • Sau khi thêm thành công thì hệ thống sẽ hiển thị phần ghi chú trong trang chi tiết xe.

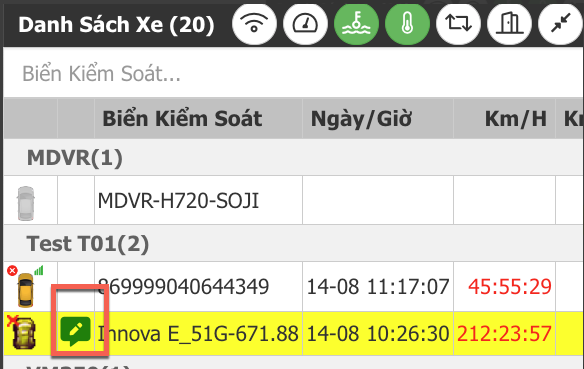

        • Lưu ý: Nếu người dùng chọn Cài đặt hiển thị Ghi chú → Xe có ghi chú hệ thống sẽ hiển thị icon ghi chú bên cạnh BSX.

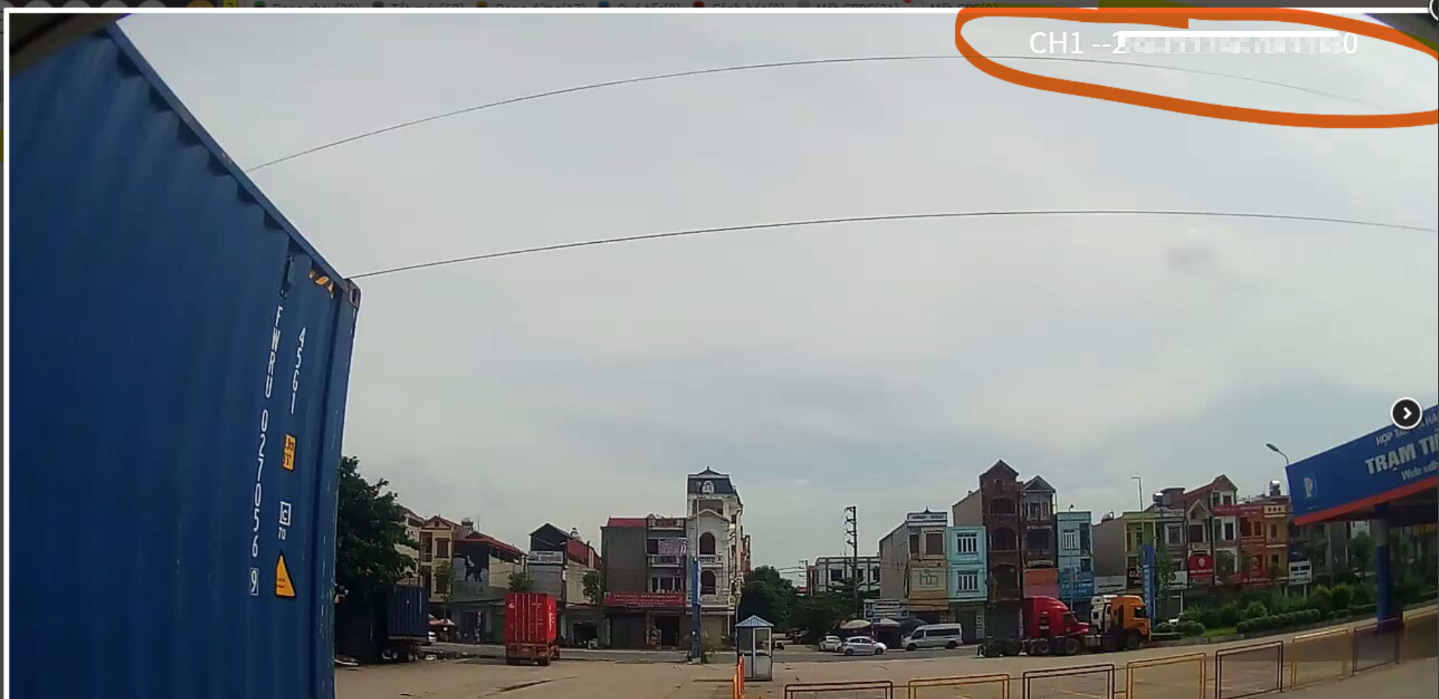

      • Ghi biển số vào hình ảnh/video
        • Lưu ý:
          • Hệ thống chỉ hỗ trợ cho thiết bị MDVR (MDVR-Bayao, VMC47) (áp dụng cho thiết bị chính).
          • Khi thao tác ghi biển số thì xe phải bật nguồn (có GPRS).
          • User nào được phân quyền mới thấy tính năng này
        • Nhấn chuột phải vào biển số xe gắn MDVR

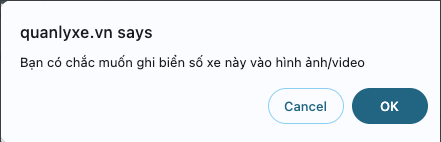

        • Chọn Ghi hiển số vào hình ảnh/Video → Hệ thống sẽ hiển thị màn hình xác nhận

        • Nhấn nút OK để xác nhận ghi biển số vào hình ảnh/video
          • Hệ thống sẽ tự động lấy biển số chuẩn của xe để ghi vào hình ảnh/video.

        • Nhấn nút Cancle để hủy xác nhận ghi biển số vào hình ảnh/video
      • Tạo mã đăng nhập lái xe: tham khảo tại link
      • Chia sẻ hành trình
      • Gửi cảnh báo thời gian lái xe

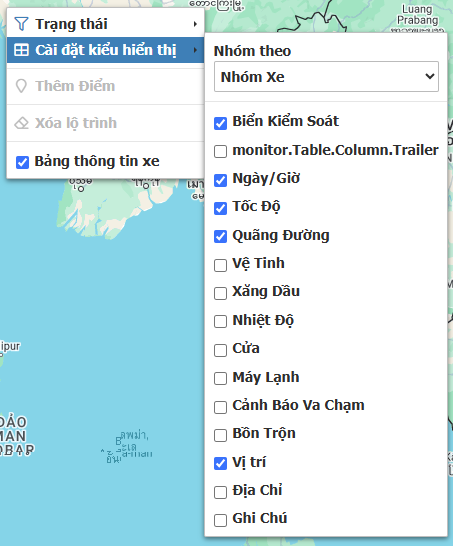

  • Menu tại bản đồ

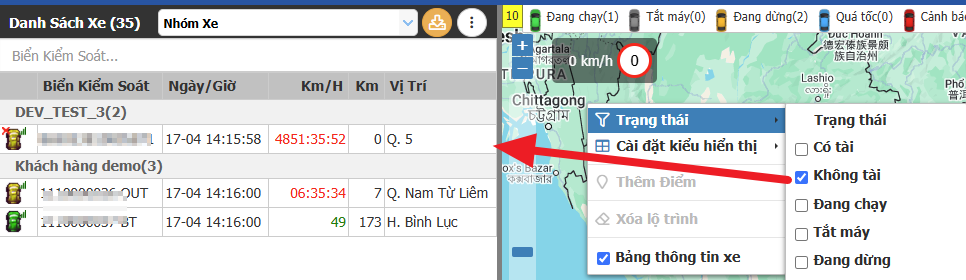

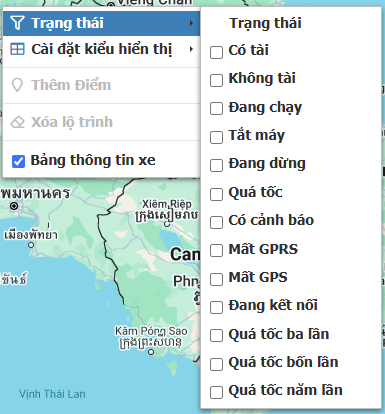

    • Trạng thái:

      • Tick vào trạng thái nào thì danh sách xe sẽ lọc ra xe đang có trạng thái đó để hiển thị

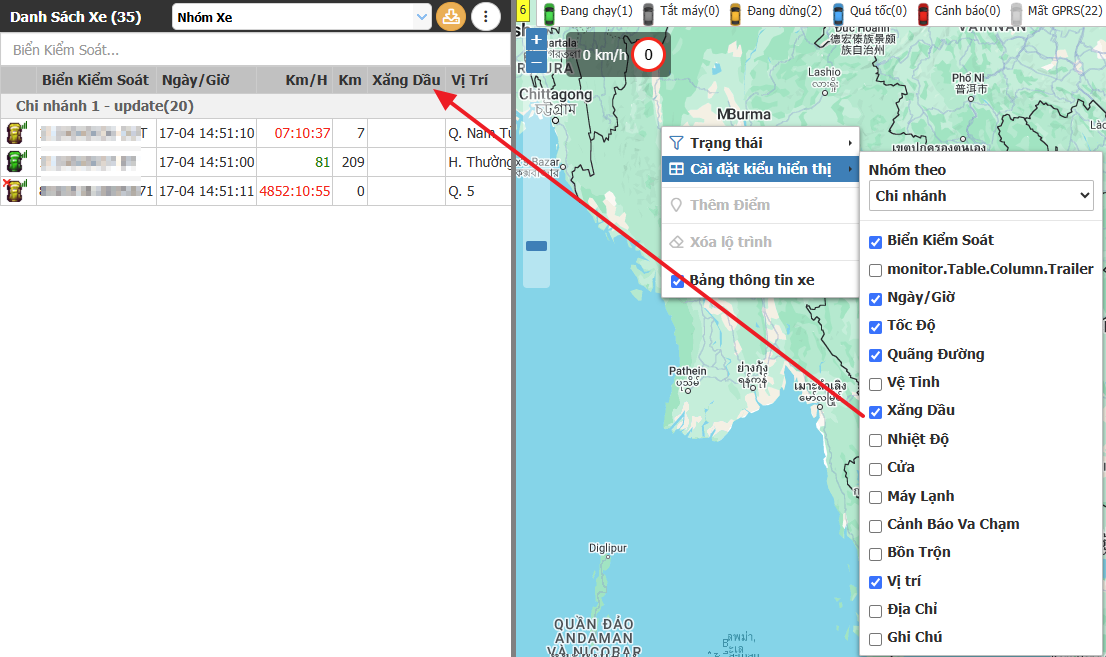

      • Cài đặt kiểu hiển thị

        • Nhóm theo: chọn theo cái nào thì danh sách xe sẽ hiển thị theo cái đó
        • Tick vào ô nào thì danh sách xe sẽ hiện thêm 1 cột có thông tin của dòng tick chọn

      • Bảng thông tin xe: bỏ tick chọn thì các thông tin sau sẽ được ẩn đi
